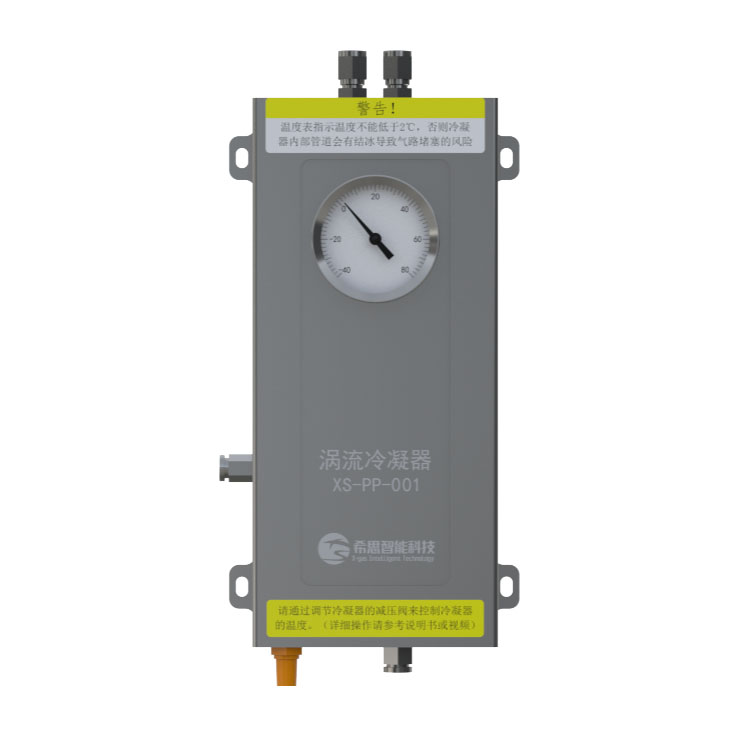

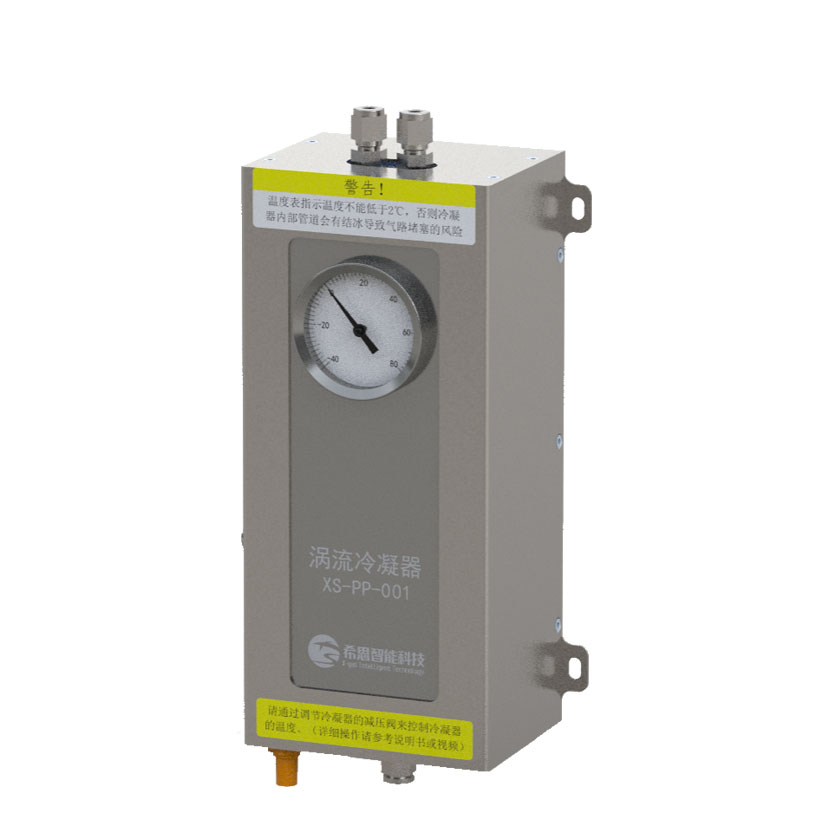

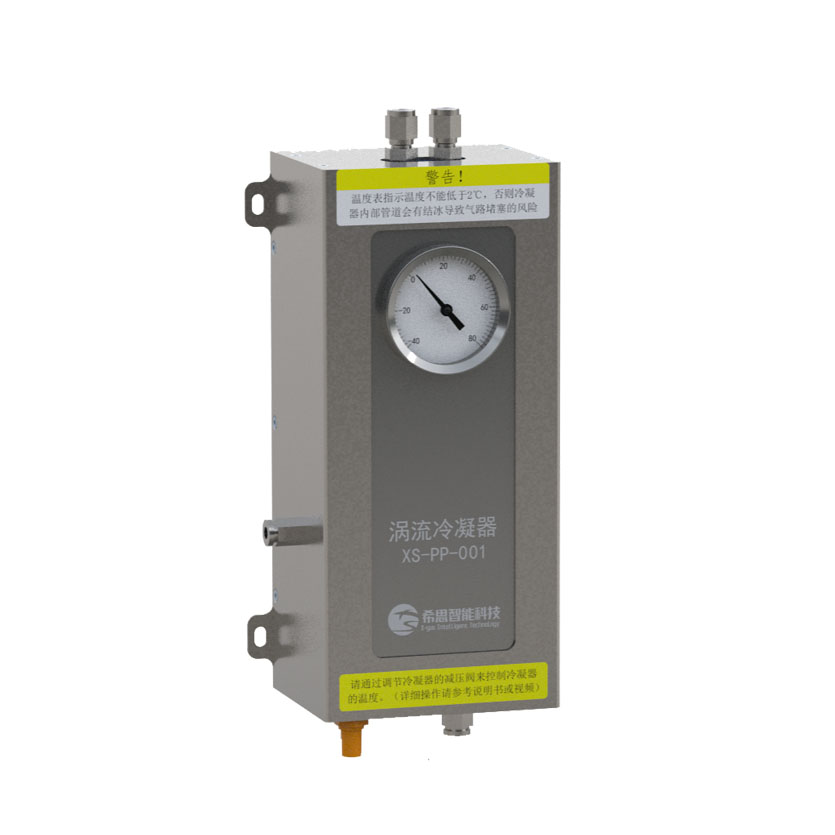

渦流冷凝器

型號：XS-PP-001

隨著自動化技術水平的不斷提高，渦流冷凝器在在線分析儀表領域得到了廣泛應用(特別是在處理高溫帶液體的氣體時)。例如在石油化工行業、RTO焚燒爐可燃氣體在線監測行業，在氣體進入分析儀之前，需要先對高溫氣體進行冷卻，防止高溫對分析儀內部精密的檢測器等元件造成損壞,為分析儀器在線監測提供的可靠保證。渦流冷凝器是主要用于石油化工行業和易燃易爆場所。

在線咨詢

產品詳情

渦流冷凝器產品特點

　　★304不銹鋼外殼，耐腐蝕，不易磨損

　　★僅使用壓縮空氣作為動力，節能環保

　　★無需化學冷媒，不產生任何有害異物

　　★無需提供電源，本質安全防爆

　　★無射頻/電磁干擾，產品安全可靠

　　★瞬時冷卻，降溫除濕效果佳

　　★體積小重量輕，便于安裝和集成

　　★免維護，使用壽命長

　　★內置消聲器，噪音很低

　　★實時顯示冷卻腔溫度

工作原理

渦流冷凝器是一款以空氣動力學和能量守恒定律為原理，采用渦旋制冷技術而設計的防爆型氣體除濕器。現場需提供壓縮空氣，當壓縮空氣進入渦流室，會分離成熱氣和冷氣兩部分，其分離比可以通過調節閥調節。

規格參數

殼體材質	304不銹鋼	進氣口規格	卡套 6mm接頭，G1/8內螺紋
冷腔材質	304不銹鋼	出氣口規格	卡套6mm接頭，G1/8內螺紋
工作環境溫度	+2~50 ℃	熱風口規格	配消聲器
動力源要求	無水、無油、露點低的壓縮空氣	冷風口規格	G1/8內螺紋（不配接頭）
壓縮空氣壓力	0.4~0.69MPa	排水口規格	快擰6mm接頭，G1/4內螺紋，需另配自動排水裝置
最大耗氣量	227SLPM (標準升每分鐘)	出氣口噪音	65分貝（配消音器）
最低溫度	-10℃（冷風口），可調	維護周期	大于180天，免維護
降溫速度	秒級制冷，瞬間降溫	安裝方式	背板安裝（214*132mm，M6螺絲固定）
溫度計范圍	-40~80℃	產品重量	3.5 Kg
樣氣進氣流量	0-5L/min，建議 <1L/min冷凝效果更佳	外形尺寸	266119138mm（不含氣嘴）
內部樣氣管	不銹鋼螺旋管（接觸面積大制冷效果佳）

主要應用

RTO焚燒爐可燃氣體在線監測、反應釜氧含量分析在線監測、石油化工高溫氣體在線監測、VOC揮發性有機物在線監測、過程分析類儀表在線監測、高溫高濕的氣體監測、CMES煙氣在線監測。

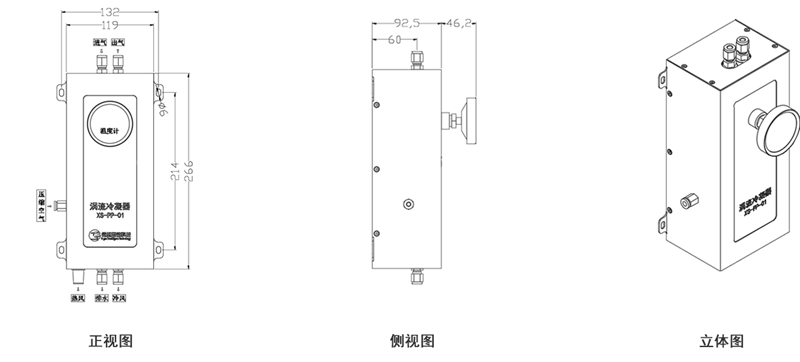

外形結構及接口定義

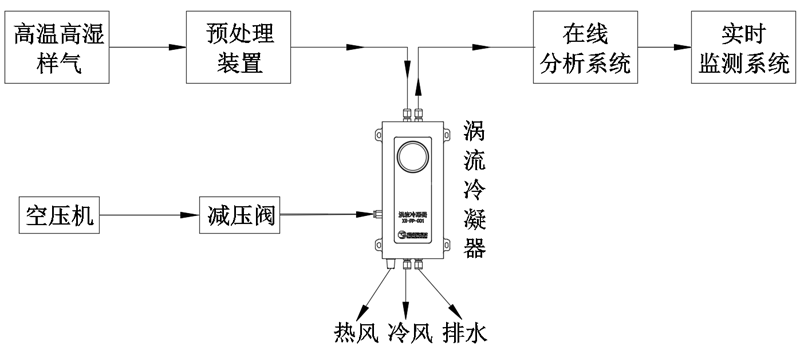

應用示意圖
